氣力輸送系統

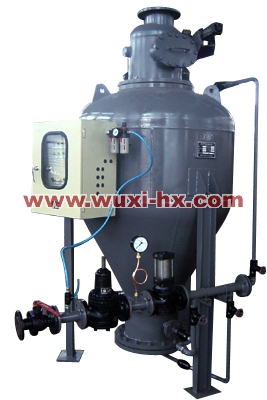

L型倉式氣力輸送泵
一、概述
本產品采用正壓氣力輸送方式輸送粉狀物料，廣泛應用于電廠粉煤灰，水泥，水泥生料，礦粉等物料的輸送?？筛鶕?jù)地形條件靈活布置輸送管道，實現集中、分散、大高度、遠距離輸送，輸送過程不受自然條件影響，能確保物料不受潮。本設備采用PLC控制系統，可自動或手動控制，通過長期實踐運行后被證明：該設備性能穩定，質量可靠，輸送無粉塵污染，是理想的氣力輸送設備。
二、主要特點
1、高節能
由于流化結構合理，物料流化狀態良好，耗氣量明顯比同類產品低，我公司經過多年生產、研制，對流化結構多次進行改進，大大提高了生產效率，降低了能耗。
由于流化結構合理，物料流化狀態良好，耗氣量明顯比同類產品低，我公司經過多年生產、研制，對流化結構多次進行改進，大大提高了生產效率，降低了能耗。
2、料氣比高
流化效果好，耗氣量少，料氣比自然就高。通過試驗室試驗，當量距離在500米以?xún)?nèi)，料氣比達到30Kg（灰）/Kg（氣）以上。
流化效果好，耗氣量少，料氣比自然就高。通過試驗室試驗，當量距離在500米以?xún)?nèi)，料氣比達到30Kg（灰）/Kg（氣）以上。
3、物料流速低
由于耗氣量少，料氣比高，物料在管道中呈部分流運動，實現了動靜壓輸送，因此物料輸送時流速低，設備的閥門及管路磨損量小，易損件壽命長。
由于耗氣量少，料氣比高，物料在管道中呈部分流運動，實現了動靜壓輸送，因此物料輸送時流速低，設備的閥門及管路磨損量小，易損件壽命長。
4、調節功能強
具有一、二次進氣調節等多種調節手段，能使系統在用氣量配比及優良的流化狀態下運行。
具有一、二次進氣調節等多種調節手段，能使系統在用氣量配比及優良的流化狀態下運行。
5、排堵方式獨特
我公司采用了倒抽式排堵方式，簡單易行，運行合理，只需將料氣混合物通過排堵閥及管道引至料倉或煙道入口。
6、配套設施易解決
由于耗氣量小，速度低，因此料倉料氣分離及過濾設備可以比一般倉式泵所配備的要小，造成的空氣污染也小。
我公司采用了倒抽式排堵方式，簡單易行，運行合理，只需將料氣混合物通過排堵閥及管道引至料倉或煙道入口。
6、配套設施易解決
由于耗氣量小，速度低，因此料倉料氣分離及過濾設備可以比一般倉式泵所配備的要小，造成的空氣污染也小。
7、能耗系數小
我廠倉式泵輸送系統的能耗系數在65KW.h/t.m以下。
我廠倉式泵輸送系統的能耗系數在65KW.h/t.m以下。
8、自動化程度高
采用了可編程（PLC）控制系統，整個工作過程可以完全實施自動化。該系統可設定為自動、手動操作方式。主控柜安裝于系統控制室內。
采用了可編程（PLC）控制系統，整個工作過程可以完全實施自動化。該系統可設定為自動、手動操作方式。主控柜安裝于系統控制室內。
三、技術參數
|
參數
|
L-0.6
|
L-1.2
|
L-1.4
|
L-1.6
|
L-1.8
|
L-2.0
|
L-2.2
|
L-2.4
|
|
泵體內徑
|
800
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
|
總?cè)莘e（m3）
|
0.35
|
1.32
|
2.15
|
3.0
|
4.12
|
5.0
|
7.5
|
9.25
|
|
配用輸送管徑
|
DN50
|
DN100
|
DN125
|
DN150~175
|
||||
|
使用溫度（℃）
|
≤120
|
|||||||
|
最大輸送距離
|
＞500~1500
|
|||||||
|
最大設計壓力（Mpa）
|
0.78
|
|||||||
|
輸送量（m3/h）
|
3
|
8
|
15
|
20
|
25
|
30
|
36
|
42
|
